ZTM柱脚杭頭接合工法

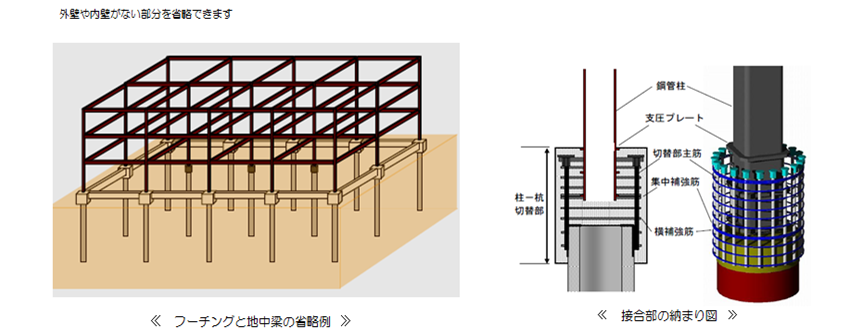

ZTM柱脚杭頭接合工法は、補強した杭の頭部に鉄骨柱もしくはCFT柱を根巻きすることで低層な鉄骨建物のフーチングと地中梁を部分的に省略することができます。

ZTM柱脚杭頭接合工法は錢高組（Z）・東洋建設（T）前田建設工業（M）の３社の共同研究により開発した工法で、(財)日本建築総合試験所の建築技術性能証明（第07-22号（2008年1月8日））を取得しています。

特徴

  • 鋼管柱に溶接した３段の支圧プレートにより応力を伝達します。
  • 径が1.0m以下のPHC杭、SC杭、鋼管杭に適用することができます。
  • 鋼管（CFT）柱と既製杭を通常のフーチングより断面が小さい鉄筋コンクリート構造（柱-杭切替部）で接合します。
  • ショッピングセンター、倉庫、向上など低層なＳ造で平面規模が大きな建物に適した工法で、フーチングと地中梁を省略することにより工期およびコストを10%程度を削減する 効果が期待できます。
