CFD / Simulation CFD： Computational Fluid Dynamics

～　光と風と対話する　～

CFD/Simulationによる設計施工プロセスは、企画設計から竣工まで空間イメージを共有しながらプロジェクトを進めることができます。2次元では把握が難しかった部分も正確に把握できるため早期の合意形成による工程の短縮や顧客満足度の向上が期待されます。また、照度分布・温度分布・気流分布等の解析を行いながら設計を行うことで、高品質な空間演出の検討やコストバランスの検討を容易に行うことができ最善最適な設計により満足度の高い建物・空間を実現しています。

「明るさ感」の表現と照明解析

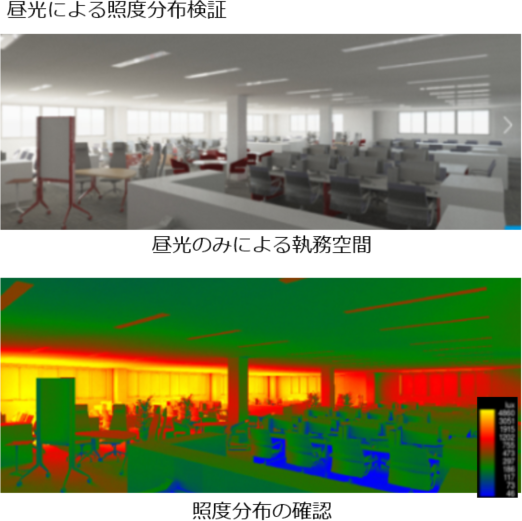

照明設計用の配光データ(IES)に基づく照明解析では、照明器具の選定・配置検討において「明るさ感」を確認しながら検討を進めることができます。また、昼光の検討においては、建築場所の日照条件に基づく詳細な検討をすることで省力的で快適な室内環境を実現します。

間接照明「明るさ感」の解析

３次元熱流体解析

地形数値データやBIMモデルを活用し数値シミュレーションを実施することで、複雑な3次元の風の流れを正確に把握することができます。
また、建物内部の気流を数値シミュレーションすることで空調・温熱環境を把握し、環境負荷を考慮した最適な計画を目指し繰り返し検討することで省力的で快適な室内環境を実現します。

風環境解析

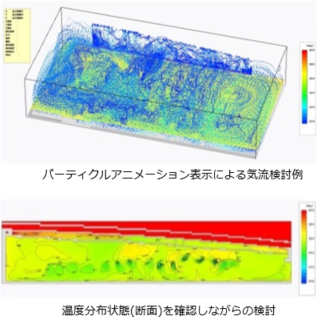

熱流体解析

空調解析

粒子拡散解析

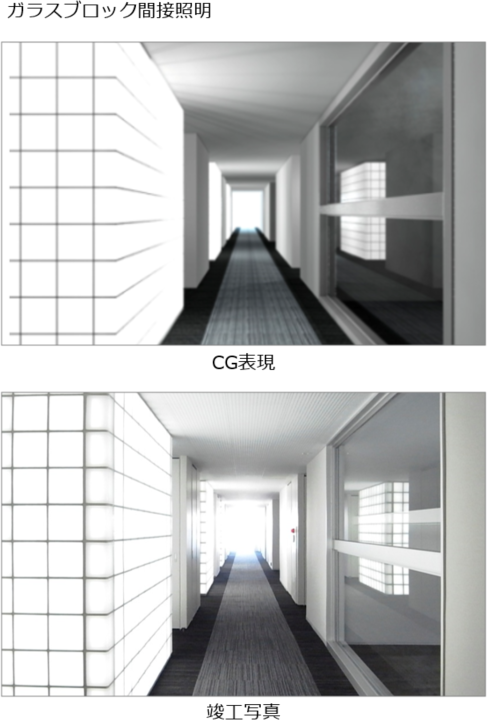

CG表現と竣工後の実空間の検証例

日射解析

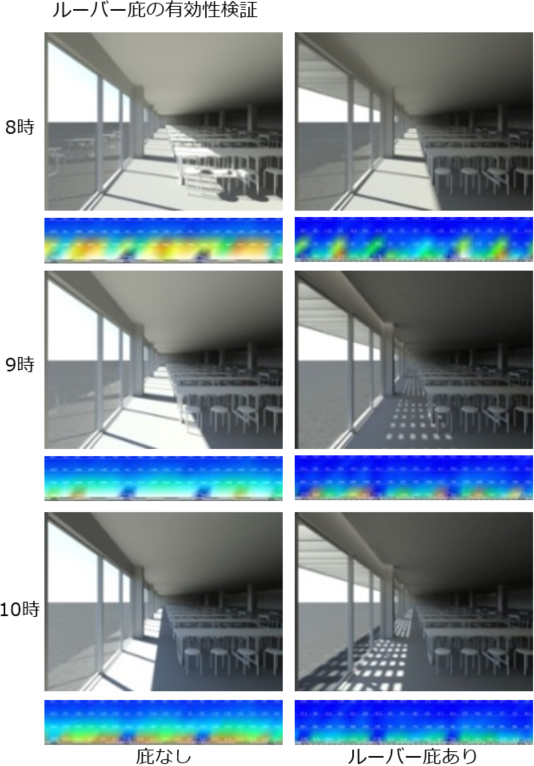

ルーバー庇の有無による検討
